구형 컴퓨터에 M.2 NVME 연결하는방법

구형 컴퓨터에 UEFI 방식의 윈도우11 설치방법

  • 기존 컴퓨터 하드디스크에 BDU 유틸리티로 클로버 부트로더 설치
  • PCI-E단자에 NVME 연결 (레거시, UEFI 둘다 지원)
  • PC전원을 넣으면 기존하드 (IDE,SCSI가능)를 읽어 클로버 부팅후 NVME 드라이브를 인식해 부팅정보를 넘김.

WINDOWS XP, WIN 7 등 오래된 구형 컴퓨터에도 M.2 NVME 드라이브를 이용해 부팅할 수 있습니다. 구형 컴퓨터에 하드디스크 속도가 느리거나, 또는 노후되 인식이 잘 안 될때가 있습니다. 또는 용량이 부족할 수도 있습니다.

이럴땐 하드 드라이브를 교체하거나, 용량을 늘이면 간단히 해결이 되겠지만 구형 IDE, 또는 SCSI 하드디스크는 구하기도 힘들 뿐 더러 가격도 비쌀 수 있습니다. 컴퓨터를 바꾸면 되겠지만, 개인용PC가 아닌 장비 컨트롤이나, 특수 장비의 경우 드라이버와, 소프트웨어를 다시 설치하는 것은 아주 어렵고, 번거로운 일 입니다.

구형 컴퓨터에 M.2 NVME 연결

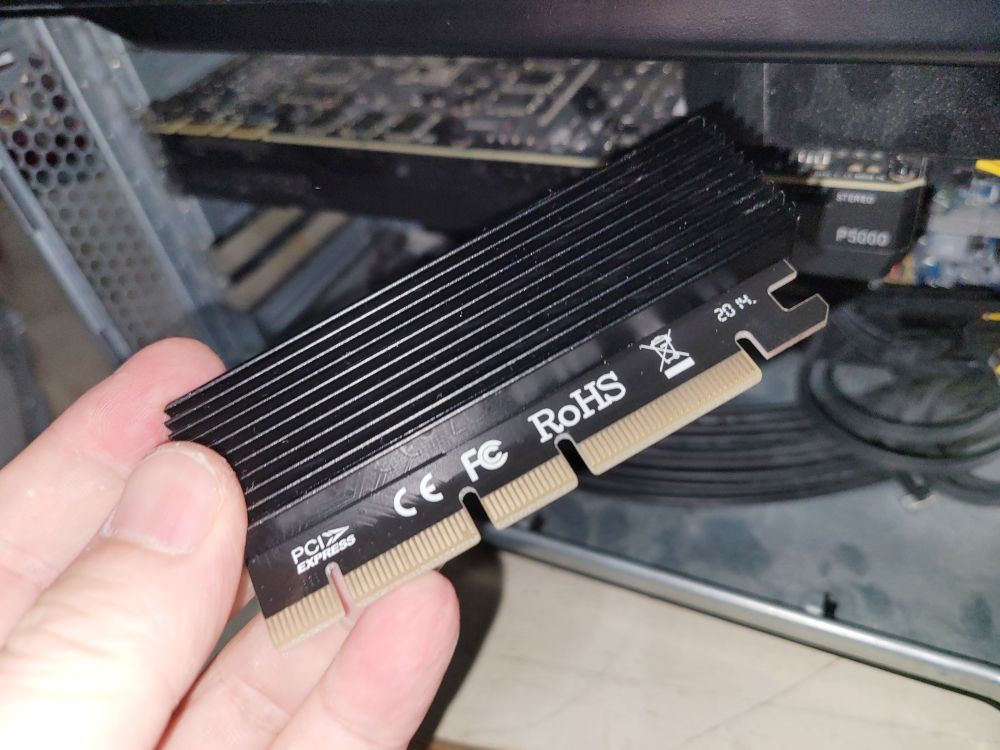

M.2 NVME PCI-E 컨트롤러

이때 M.2 NVME를 연결하면 됩니다. NVME 연결 슬롯이 없어서 걱정인 분들은 PCI-E 슬롯이 있는데 가격도 저렴하기 때문에 구입해 결합하면 됩니다. PCI-E 슬롯에 연결 후 사용하면되는데, BIOS가 지원하지 않습니다. 그 당시에는 NVME가 존재하지 않았기 때문에 당연한 일이기도 합니다. UEFI 지원하지 않아도, UEFI 운영체제인 윈도우11을 구형 컴퓨터에 설치 할 수 있습니다.

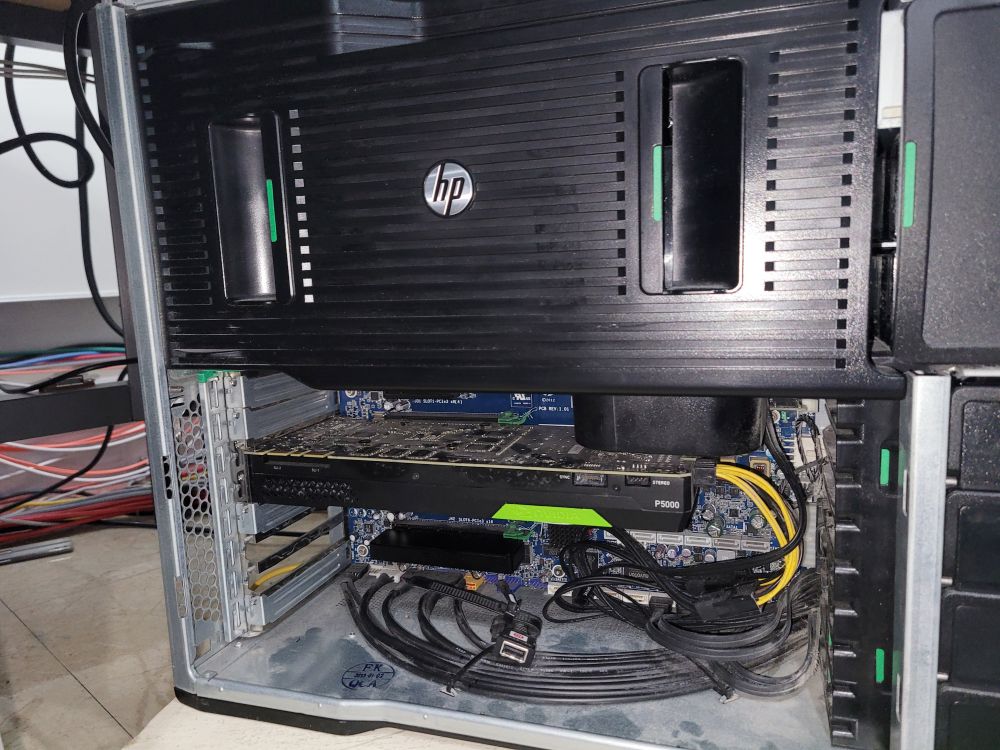

HP-Z820 워크스테이션

HP-Z820 워크스테이션

HP Z820 워크스테이션 입니다. 이 제품은 비교적 최근 제품으로 UEFI부팅을 지원합니다. 하지만 하드용량 증설과 빠른 실행을 위해 NVME로 속도 향상 시킬 수 있습니다.

CLOVA 동작원리

사용하는 원리는 컴퓨터의 부팅 기존 드라이브에 부트로더를 설치합니다. CLOVA가 설치가 됩니다. 클로버의 역할은 PCI-E 슬롯에 연결된 NVME를 인식한 다음 부팅을 요청합니다. 결국 컴퓨터는 CLOVA를 거쳐 ,NVME에 있는 부팅 정보를 불러옵니다.

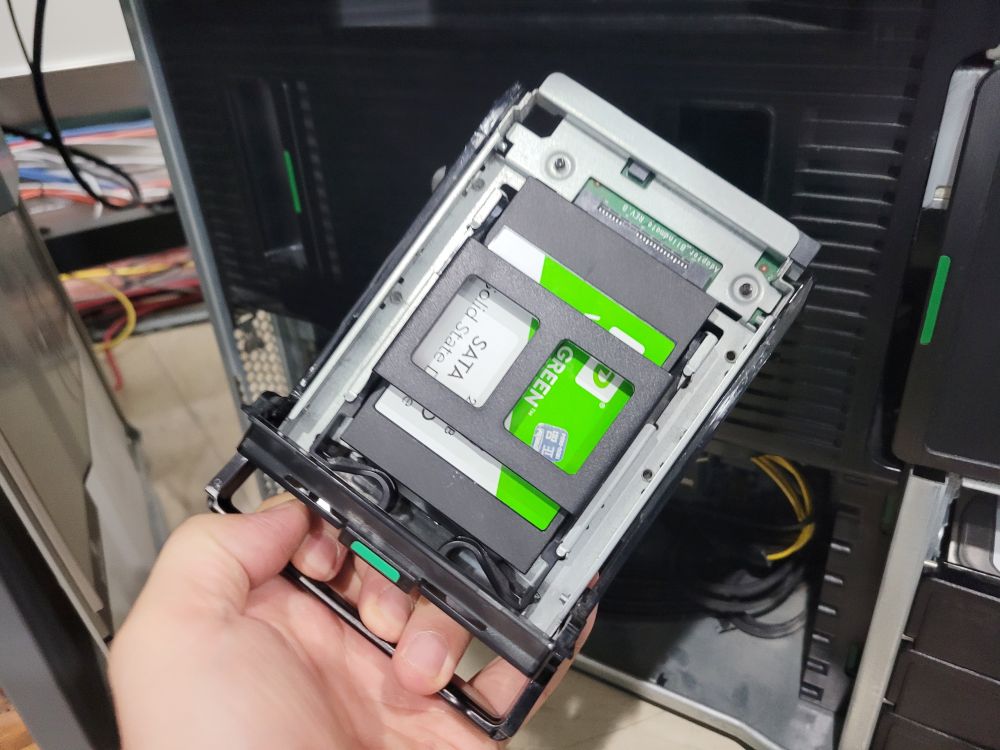

클로버는 NVME도 인식할 수 있고, LEGACY, UEFI 드라이버도 읽을 수 있습니다. 지금 HP장비의 예를 들면 기존에 SATA는 연결이 되어 있어, 여기에 CLOVA를 설치 했습니다.

구형 컴퓨터에 M.2 NVME

클로버 설치방법(BDU)

설치는 https://cvad-mac.narod.ru/index/bootdiskutility_exe/0-5 다운 받아서 설치합니다. 프로그램을 실행하면 DL이 다운로드 되지 않을 때가 있어서 이런 저런 방법으로 실험을 경로를 바꾸거나, 여러번 실행해 보는 방법밖에 없을 것 같습니다. 첨부로 파일을 동봉합니다.

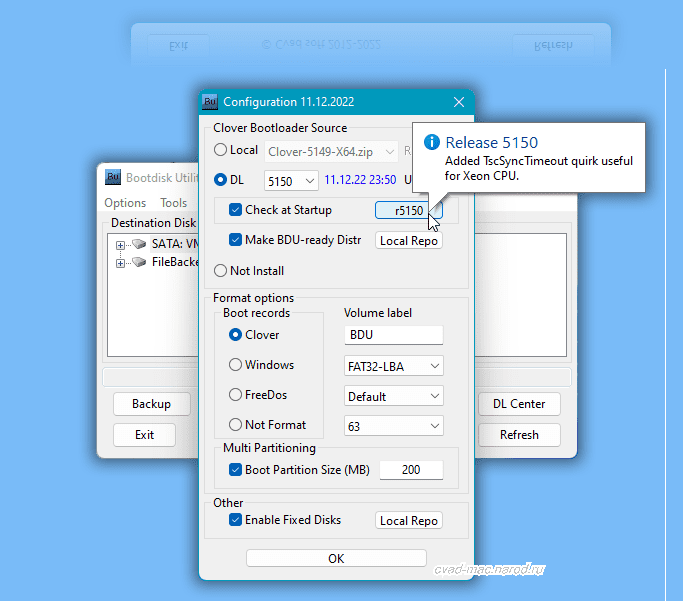

bootdiskutily를 실행하면 컴퓨터에서 바로 실행하면 아무것도 안보이고, USB방식으로 연결한 드라이브가 있어야 목록이 보입니다. 만약 하드디스크라면. configuration 에서 맨아래 other 에서 enable fixdisk 를 체크하면 컴퓨터에 연결된 하드디스크 전체가 보이게 됩는데 사용중인 드라이브를 선택해 설치하면 포멧과정을 거치기 때문에 데이터가 날라가 버리므로 주의 해야합니다. 설정을 마쳤으면 ok를 눌러 닫고, 프로그램에서 format을 실행하면 clova가 만들어집니다.

BDU
BDU

클로버 설치후 NVME드라이버 추가 방법

CLOVA부트로더에는 nvme드라이브는 기본에서 제외되어 있어  추가를 해줘야 하는데 BDU USB가 F:로 인식 했다고하면 F:/EFI/CLOVER/drivers/off /NvmExpressDxe-64.efi 파일을 F:/EFI/CLOVER/drivers/bios 폴더와   F:/EFI/CLOVER/drivers/uefi 폴더에 각각 복사해서 붙혀서 넣어 줘야 합니다.

F:/EFI/CLOVER/config.plist 파일에서 timeout을 찾아서 편집해주면 대기시간을 조절해줄 수 있으며, 0으로 설정하면 바로 NVME부팅으로 넘어갑니다.

앞서 clove파일이 잘 만들어지지 않아, ghost파일을 첨부합니다. bdu 파일은 mbr디스크로만 만들 수 있으며, 부팅시 coms에서  (win8/10)아 아닌 legay로 부팅해도 잘 됩니다.

클로버 설치후 NVME드라이버 이미지 다운로드

참고사이트 : https://m.blog.naver.com/navyltc/221682136995 http://m.blog.yes24.com/ukyo/post/14752949
